ТРМ133 Контроллер приточной вентиляции

Усовершенствованное решение для систем вентиляции и кондиционирования – контроллер ТРМ133М

Протокол OWEN RS-485

Назначение

Контроллер ОВЕН ТРМ133 предназначен для регулирования температуры воздуха в помещениях, оборудованных системой приточной вентиляции с водяным калорифером.

Функциональные возможности

УПРАВЛЕНИЕ КАЛОРИФЕРОМ для нагрева приточного воздуха
АВТОМАТИЧЕСКИЙ ВЫБОР РЕЖИМОВ работы (поддержание температуры приточного воздуха, защита от замерзания, день/ночь и др.)
АВТОНАСТРОЙКА ПИД-регуляторов
СООБЩЕНИЯ ОБ АВАРИЯХ
ИНТЕРФЕЙС RS-485
КОНФИГУРИРОВАНИЕ прибора с ПК или с клавиатуры на передней панели
ПОМЕХОУСТОЙЧИВОСТЬ благодаря импульсному источнику питания 90...245 В частотой 47...63 Гц

Функциональная схема

Универсальные измерительные входы

ТРМ133 имеет 7 универсальных входов, к которым можно подключать датчики различных типов:

термосопроотивления ТСП 50П, 100П (Pt100), 500П, 1000П (Pt1000), ТСМ 50М, 100М, ТСН 100Н, 1000Н;
термопары ТХК(L), ТХА(К);
датчики с унифицированным выходным сигналом тока 0...5 мА, 0(4)...20 мА или напряжения 0...1 В;
датчики положения задвижки (резистивные или токовые).

Универсальные входы используются для измерения

Т_н – температуры наружного воздуха

Т_пр – температуры приточного воздуха

Т_об – температуры обратной воды в контуре теплоносителя

Т_к₁ – комнатной температуры

Т_к₂ – комнатной температуры во второй точке (или для подключения задатчика комнатной температуры)

Д_пз – положения задвижки

Д_вл – влажности (вход со встроенным шунтирующим резистором 100 Ом для прямого подключения датчика с токовым выходом)

Дискретные входы для диагностики исправности системы вентиляции и переключения режимов

6 дискретных входов ТРМ133 предназначены для подключения следующих датчиков:

С1 – коммутирующее устройство (таймер, тумблер и т.п.) для дистанционного перевода системы в дежурный режим;

С2 – датчик контроля исправности приточного вентилятора по потоку воздуха;

С3 – датчик контроля засорения фильтра приточного (вытяжного) вентилятора;

С4 – датчик перевода системы в режим защиты калорифера от замерзания;

С5 – датчик пожарной сигнализации;

С6 – датчик контроля исправности вытяжного вентилятора.

Выходы для управления вентилятором, жалюзи, КЗР и аварийной сигнализацией

ТРМ133 оснащен следующими встроенными выходными элементами:

4 э/м реле 4 А 220 В для управления жалюзи, приточным вентилятором, КЗР и устройствами аварийной сигнализации;
2 ЦАП 4...20 мА или 0...10 В для управления аналоговым КЗР.

При этом ТРМ133 может управлять задвижками как с датчиком положения, так и без него (по математической модели, заложенной в прибор).

Автоматический выбор режимов работы системы приточной вентиляции

ТРМ133 осуществляет автоматический выбор режимов работы системы приточной вентиляции:

ПОДДЕРЖАНИЕ ТЕМПЕРАТУРЫ ПРИТОЧНОГО ВОЗДУХА (ПИД-регулирование);
ПРОГРЕВ КАЛОРИФЕРА при запуске системы и при переключении режимов;
ДЕНЬ/НОЧЬ (по встроенным часам реального времени);
ДЕЖУРНЫЙ РЕЖИМ (переключение вручную или по сообщению об аварии);
ЗАЩИТА КАЛОРИФЕРА ОТ ЗАМЕРЗАНИЯ;
ЗАЩИТА СИСТЕМЫ ОТ ПРЕВЫШЕНИЯ ТЕМПЕРАТУРЫ ОБРАТНОЙ ВОДЫ по графику;
ЛЕТНИЙ РЕЖИМ.

Высокая точность поддержания температуры благодаря ПИД-регулированию

Благодаря использованию в ТРМ133 ПИД-закона регулирования достигается высокая точность поддержания температуры приточного воздуха и обратной воды. Высокую точность обеспечивает также современный алгоритм автонастройки прибора на объекте.

Кроме того, в ТРМ133 используются несколько контуров ПИД-регулирования (их число зависит от модификации), что позволяет гибко настраивать прибор для работы в разных режимах.

Контроллер приточной вентиляции ОВЕН ТРМ133. Функциональная схема прибора

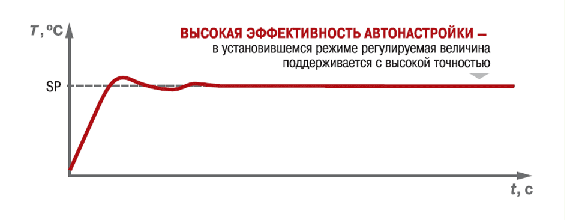

Современный эффективный алгоритм АВТОНАСТРОЙКИ ПИД-регулятора: разработан компанией ОВЕН совместно с ведущими российскими учеными

При автонастройке прибор вычисляет оптимальные для данного объекта значения коэффициентов ПИД-регулирования. Последующая несложная ручная подстройка позволяет свести к минимуму перерегулирование.

Обеспечение надежной и безопасной работы системы приточной вентиляции

Высокую помехозащищенность, безопасность и надежность работы системы вентиляции под управлением ТРМ133 обеспечивают:

цифровая фильтрация аналоговых входов и защита от «дребезга» дискретных входов;
импульсный широкодиапазонный блок питания, стабилизирующий параметры контроллера;
подробная диагностика исправности узлов системы вентиляции и измерительных датчиков с выдачей аварийных сообщений на дисплей;
наличие режима ДЕЖУРНЫЙ, в который система переводится в случае аварии (например, при пожаре).

Кроме того, все основные узлы ТРМ133 – блок питания, входы, выходы и модуль интерфейса RS-485 – имеют высоковольтную гальваническую изоляцию друг от друга.

Интерфейс связи RS-485

В ТРМ133 установлен модуль интерфейса RS-485, организованный по стандартному протоколу ОВЕН. Интерфейс RS-485 позволяет:

конфигурировать прибор на ПК (программа-конфигуратор предоставляется бесплатно);
передавать в сеть текущие значения измеренных величин, выходной мощности регулятора, а также любых программируемых параметров;
получать из сети оперативные данные для генерации управляющих сигналов.

ТРМ133 может работать в сети только при наличии в ней «мастера», функцию которого может выполнять, например, персональный компьютер.

Подключение ТРМ133 к ПК производится через адаптер ОВЕН АС3-М или АС4.

При интеграции ТРМ133 в АСУ ТП в качестве программного обеспечения можно использовать SCADA-систему Owen Process Manager или какую-либо другую программу.

Наша компания бесплатно предоставляет для ТРМ133:

драйвер для Trace Mode;
OPC-сервер для подключения прибора к любой SCADA-системе или другой программе, поддерживающей OPC-технологию;
библиотеки WIN DLL для быстрого написания драйверов.

Режимы работы

Регулирование температуры приточного воздуха в системе с водяным калорифером

Это основной режим работы ТРМ133. При входе в этот режим прибор открывает жалюзи и включает приточный вентилятор.

Нагрев приточного воздуха. ТРМ133 обеспечивает поддержание на заданном уровне температуры приточного воздуха Т_пр с помощью калорифера. Для этого прибор управляет положением КЗР, который регулирует поток теплоносителя, подаваемого в калорифер.

Условия перехода в этот режим:

Т_пр > Т_авар, Т_об.min < Т_об < Т_об.max, Т_н < Т_{уст.лет}

Прогрев калорифера

ТРМ133 осуществляет прогрев калорифера перед началом работы, а также после выхода из режимов: ДЕЖУРНОГО, ЛЕТНЕГО или ЗАЩИТЫ ОТ ЗАМЕРЗАНИЯ. Время прогрева определяется пользователем, исходя из эксплуатационных параметров системы. Для обеспечения максимальной циркуляции теплоносителя через калорифер ТРМ133 формирует команду на полное открытие КЗР. Вентилятор при этом выключен, жалюзи закрыты.

Защита от превышения температуры обратной воды, возвращаемой в теплоцентраль

ТРМ133 осуществляет контроль температуры обратной воды в зависимости от температуры наружного воздуха в соответствии с графиком Т_об.гр = f(T_н).

График обратной воды задается пользователем (см. рис.), количество точек на графике может быть от 2 до 10. Значения _min и _max также задаются пользователем, по ним прибор вычисляет критические значения Т_об.min и Т_об.max.

Если температура Т_об, измеренная датчиком, превышает Т_об.max, прибор прерывает управление КЗР по Т_пр и переходит на управление по сигналу рассогласования между текущим значением Т_об и вычисленным по графику Т_об.гр. После возврата Т_об в допустимые пределы регулирование продолжается по Т_пр.

Условие перехода в этот режим:

Т_об > Т_об.max

Контроллер приточной вентиляции ОВЕН ТРМ133. Режимы работы

Пример графика температуры обратной воды – Тоб.гр = f(Tн)

Защита от замерзания воды в калорифере

Замерзание воды в калорифере грозит разрушением всей системы. Поэтому при падении температуры обратной воды Т_об или температуры приточного воздуха Т_пр ниже критических значений ТРМ133 переводит систему в режим ЗАЩИТЫ ОТ ЗАМЕРЗАНИЯ ВОДЫ В КАЛОРИФЕРЕ.

Для максимально быстрого повышения температуры ТРМ133 формирует команду на выключение вентилятора, закрытие жалюзи и полное открытие КЗР.

ТРМ133 переводит систему в режим ЗАЩИТЫ ОТ ЗАМЕРЗАНИЯ также при возникновении неисправности любого из входных датчиков (обрыв, короткое замыкание) и при срабатывании контактного датчика С4.

Условия перехода в этот режим:

Т_об < Т_об.min,

или Т_пр < Т_авар,

или неисправность датчиков Т_н, Т_об, Т_пр,

или замыкание датчика С4.

Режимы ДЕНЬ/НОЧЬ – переключение по часам реального времени

Для поддержания комфортной температуры в помещении в дневное время и снижения ее по окончании рабочего дня (в целях экономии энергии) ТРМ133 автоматически переключает режимы ДЕНЬ/НОЧЬ.

Переключение происходит по встроенным часам реального времени. При программировании задаются две уставки Т_пр – дневная и ночная, а также время начала и окончания рабочего дня.

Летний режим

Это экономичный режим, поскольку регулирования температуры приточного воздуха не происходит. КЗР в этом режиме полностью закрыт и циркуляция воды через калорифер прекращена. Осуществляется только вентиляция помещения (жалюзи открыты, вентилятор включен) и диагностика оборудования.

ТРМ133 автоматически переводит систему в ЛЕТНИЙ РЕЖИМ, когда температура наружного воздуха Т_н становится выше значения Т_{уст.лет}, заданного при программировании прибора. Порог для отключения ЛЕТНЕГО РЕЖИМА также задается пользователем.

Условие перехода в этот режим:

Т_н > Т_{уст.лет}

Дежурный режим

ДЕЖУРНЫЙ РЕЖИМ предусмотрен для случаев, когда в работе приточной вентиляции нет необходимости (ночное время суток, выходные дни и т. п.). В этом режиме ТРМ133 закрывает жалюзи, выключает вентилятор и контролирует только температуру обратной воды по графику.

Переход в ДЕЖУРНЫЙ РЕЖИМ осуществляется:

дистанционно с помощью внешнего коммутирующего устройства С1;
по аварийному сообщению от датчика контроля исправности вентилятора С2 или пожарной сигнализации С6;
установкой соответствующего программируемого параметра (с клавиатуры прибора или с ПК).

Примеры применения

Управление системой приточной вентиляции с водяным калорифером

– один контур нагрева

ТРМ133 управляет:

– заслонками и вентилятором

– положением КЗР калорифера

Воздушные заслонки электрически сблокированы с соответствующими вентиляторами

Элементы управления

ПЛЕНОЧНАЯ КЛАВИАТУРА	Прибор снабжен пленочной клавиатурой с шестью кнопками, нажатие на кнопки сопровождается звуковой сигнализацией (сигнализацию можно отключить).
ПОДСВЕТКА И КОНТРАСТ	Дисплей ТРМ133 имеет подсветку, которую можно отключить с помощью соответствующего параметра. Контрастность изображения также регулируется программным путем.

Функции кнопок

	Длительное нажатие (~3 с) переводит прибор в ДЕЖУРНЫЙ РЕЖИМ и обратно.
	Выбор канала для ручного управления (например, Тпр или Тоб).
	Одновременное нажатие кнопок используется в режиме ручного управления выходной мощностью ПИД-регулятора и при задании уставок.

	Вход в главное меню и последующий переход в нужный режим программирования. При программировании эта кнопка используется для перехода в режим редактирования параметра и записи в память его новых значений. Длительное нажатие (~3 с) изменяет положение десятичной точки числа.
	Выбор параметра (измерительного или дискретного входа) для отображения в нижней строке дисплея. Также эти кнопки могут служить для выбора пункта меню или программируемого параметра и для изменения значений параметров.
	Возврат в предыдущий пункт меню или в режим основной индикации. Длительное нажатие (~3 с) приводит к возврату из режима программирования в главное меню. Кроме того, этой кнопкой осуществляется сброс аварийной сигнализации.

Технические характеристики

Питание

Напряжение питания	90...245 В частотой 47...63 Гц
Потребляемая мощность	не более 10 ВА

Входы

Количество каналов измерения	7
Количество дискретных входов	6
Минимальное время опроса одного канала измерения	~0,3 c
Минимальное время опроса всех каналов измерения	~2 c

Выходные устройства

Количество выходных устройств	4 реле, 2 ЦАП
Допустимая нагрузка:
– реле электромагнитные	4 А при 220 В 50 Гц (cos > 0,4)
– ЦАП «параметр–ток 4…20 мА»	100…800 Ом
– ЦАП «параметр–напряжение 0…10 В»	> 5000 Ом

Интерфейс

Интерфейс подключения к сети	RS-485
Протокол передачи данных	стандартный ОВЕН

Корпус

Тип корпуса	на DIN-рейку Д9
Габаритные размеры корпуса	157x86x58 мм
Степень защиты корпуса	IP20

Характеристики измерительных датчиков

Тип датчика	Диапазон измерений	Разрешающая способность	Предел основной приведенной погрешности
ТСМ 50М/100М (W100=1,426), ТСМ гр. 23	–50…+200 °С	0,1 °С	0,25 %
ТСМ 50М/100М (W100=1,428)	–190…+200 °С	0,1 °С	0,25 %
ТСП 50П/100П (W100=1,391 или 1,385), Pt100	–200…+650 °С	0,1 °С	0,25 %
ТСП 500П/1000П (W100=1,391 или 1,385), Pt1000	–200…+650 °С	0,1 °С	0,25 %
ТСН 100Н/1000Н (W100=1,617)	–60…+180 °С	0,1 °С	0,25 %
ТХК (L)	–200…+800 °С	0,1 °С	0,5 %
ТХА (К)	–200…+1300 °С	1 °С	0,5 %
Сигнал тока 0…5 мА, 0…20 мА, 4…20 мА	0…100 %	0,1 %	0,25 %
Сигнал напряжения –50…+50 мВ, 0…1 В	0…100 %	0,1 %	0,25 %
Датчик положения задвижки:
– резистивный до 2,0 кОм	0…100 %	1 %	0,25 %
– токовый 0(4)…20 мА	0…100 %	0,1 %	0,25 %
– токовый 0…5 мА	0…100 %	0,1 %	0,25 %

ТРМ133-И.01, ТРМ133-У.01
