НПТ2 Температурный нормирующий преобразователь с выходом 4…20мА

Назначение

Преобразователь ОВЕН НПТ-2, совместно с измерительными датчиками, предназначен для преобразования значения температуры в унифицированный сигнал постоянного тока 4…20 мА. Преобразователь предназначен для работы с термопарами по ГОСТ Р 8.585-2001 и термометрами сопротивления по ГОСТ Р 8.625-2006. НПТ-2, применяются во вторичной аппаратуре систем автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности, в том числе подконтрольных Ростехнадзору, а также в коммунальном хозяйстве, диспетчеризации, телемеханических информационно-измерительных комплексах и т. д.

Возможности

Подключать отечественные датчиками температуры к контроллерам зарубежных производителей
Увеличивать длину линии связи «измерительный прибор \ датчик температуры»
Подключить к одному датчику несколько измерителей
Снизить влияние помех на линию связи «прибор \ датчик»

Достоинства

Высокая точность, погрешность измерения для ТП 0,5%, для ТС 0,25%
ОВЕН НПТ-2 внесен в реестр средств измерений РФ
Высокая разрешающая способность. Дискретность выходного сигнала 4…20мА составляет не более 8мкА
Высокая надежность. ОВЕН НПТ-2 соответствует требованиям ГОСТ по электромагнитной совместимости с критерием качества функционирования А
Высокая временная стабильность. ОВЕН НПТ-2 в течении всего срока службы не требует построек
Широкий диапазон рабочих температур окружающий среды: -40…+85°С
Широкий набор диапазонов преобразования температур (см. таблицу Диапазоны преобразования)

Диапазон преобразования «температуры в 4…20мА», ^оС	Код диапазона	Тип сенсора	Полное название нормирующего преобразователя
-50...+180^оC	01	50М (α=0,00428^оС-1)	НПТ-2.01.1.2
-50...+50^оC	11		НПТ-2.11.1.2
0...+50^оC	21		НПТ-2.21.1.2
0...+100^оC	31		НПТ-2.31.1.2
0...+150^оC	41		НПТ-2.41.1.2
-50...+180^оC	06	100М (α=0,00428^оС-1)	НПТ-2.06.1.2
-50...+50^оC	16		НПТ-2.16.1.2
0...+50^оC	26		НПТ-2.26.1.2
0...+100^оC	36		НПТ-2.36.1.2
0...+150^оC	46		НПТ-2.46.1.2
-50...+150^оC	56		НПТ-2.56.1.2
-50...+500^оC	02	100П (α=0,00391^оС-1)	НПТ-2.02.1.2
-100...+100^оC	12		НПТ-2.12.1.2
0...+100^оC	22		НПТ-2.22.1.2
0...+150^оC	32		НПТ-2.32.1.2
0...+300^оC	42		НПТ-2.42.1.2
0...+500^оC	52		НПТ-2.52.1.2
-50...+500^оC	03	Pt100 (α=0,00385^оС-1)	НПТ-2.03.1.2
-100...+100^оC	13		НПТ-2.13.1.2
0...+100^оC	23		НПТ-2.23.1.2
0...+150^оC	33		НПТ-2.33.1.2
0...+300^оC	43		НПТ-2.43.1.2
0...+500^оC	53		НПТ-2.53.1.2
-40...+600^оC	04	ДТПL (хромель-капель)	НПТ-2.04.1.2
0...+400^оC	14		НПТ-2.14.1.2
0...+600^оC	24		НПТ-2.24.1.2
0...+800^оC	34		НПТ-2.34.1.2
-40...+800^оC	05	ДТПК (хромель-алюмель)	НПТ-2.05.1.2
0...+400^оC	15		НПТ-2.15.1.2
0...+600^оC	25		НПТ-2.25.1.2
0...+1000^оC	35		НПТ-2.35.1.2
0...+1300^оC	45		НПТ-2.45.1.2

Внимание

Нормирующие преобразователи НПТ-2 могут устанавливаться только в модели датчиков в который имеется коммутационная головка «Увеличенного типа» (Луцкая головка). См. таблицу: Модели датчиков с увеличенной коммутационной головкой, см. схему обозначения таких датчиков при заказе.

Технические характеристики

Наименование	Значение
Номинальное значение напряжения питания (постоянного тока)	24 В
Диапазон допустимых напряжений питания (постоянного тока)	12 – 36 В
Диапазон выходного тока преобразователя	4 – 20 мА
Функция преобразования входных сигналов	линейная
Нелинейность преобразования, не хуже	±0,2%
Разрядность цифро-аналогового преобразователя, не менее	12 бит
Сопротивление каждого провода соединяющего преобразователь с термометром сопротивления, Ом, не более	30
Сопротивление линии связи с термоэлектрическим преобразователем, Ом, не более	100
Номинальное значение сопротивления нагрузки (при напряжении питания 24 В)	250 Ом ±5 %
Максимальное допустимое сопротивление нагрузки (при напряжении питания 36 В) *	1200 Ом
Пульсации выходного сигнала	0,6%
Время установления рабочего режима для преобразователя (предварительный прогрев) после включения напряжения питания, не более	30 мин
Время установления выходного сигнала после скачкообразного изменения входного, не более	1 с
Время непрерывной работы	круглосуточно
Габаритные размеры	Ø45х13±1 мм
Масса, не более	100 г
Средняя наработка на отказ, не менее	500 000 ч
Средний срок службы, не менее	12 лет

Модификации

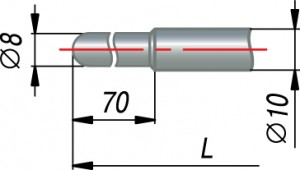

Конструктивное исполнение	Модель	Параметры	Длина монтажной части L*, мм
	015	D = 8 мм	L, мм 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	025	D = 10 мм

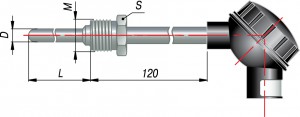

	035	D = 8 мм, M = 20х1,5 мм**, S = 22 мм	L, мм 60, 80, 100, 120,160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	045	D = 10 мм, M = 20х1,5 мм**, S = 22 мм
	145	D = 6 мм, M = 20х1,5 мм**, S = 22 мм
остальное см. мод. 045	055	D = 10 мм, M = 20х1,5 мм**, S = 22 мм	L, мм 80, 100, 120,160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	065	D = 8 мм, M = 20х1,5 мм**, S = 27 мм
	075	D = 10 мм, M = 20х1,5 мм**, S = 27 мм
	085	D = 10 мм, M = 27х2 мм**, S = 32 мм
	095	D = 10 мм, D1 = 18 мм, M = 20х1,5**, S = 22 мм
	105	D = 8 мм, M = 20х1,5 мм**, S = 27 мм

* Длина монтажной части L выбирается при заказе.

** По спец. заказу возможно изготовление датчиков с трубной резьбой.

Конструктивное исполнение коммутационной головки для ДТС моделей ХХ5

Исполнение коммутационной головки	Габаритный чертеж
Увеличенное
Стандартное

Модификации датчиков с увеличенной коммутационной головкой

Схема обозначения термопар с "Увеличенной" комутационной головкой

Схема обозначения термометров сопротивления с "Увеличенной" комутационной головкой

НПТ-2.01.1.2, НПТ-2.02.1.2, НПТ-2.03.1.2, НПТ-2.04.1.2, НПТ-2.05.1.2, НПТ-2.06.1.2, НПТ-2.11.1.2, НПТ-2.12.1.2, НПТ-2.13.1.2, НПТ-2.14.1.2, НПТ-2.15.1.2, НПТ-2.16.1.2
