МСД200 Модуль сбора данных



Назначение модуля сбора данных ОВЕН МСД200

Модуль сбора данных ОВЕН МСД200 применяется для опроса\прослушивания приборов, модулей ввода, контроллеров имеющих возможность передавать данные в сеть RS-485. Производит архивирование данных полученных с 64 точек измерения на карту памяти SD.

Каждая из 64-х точек может опрашиваться по одному из протоколов передачи данных: ОВЕН, Modbus RTU, Modbus ASCII.

Применяется для архивации данных теплосчетчиков, данных о ходе различного рода технологических процессов в пищевой, химической, газовой, упаковочной отраслях, при производстве строительных материалов, деревообработке, в различных сферах ЖКХ и многих других областях промышленной автоматизации.

Модуль имеет два интерфейса связи RS-485 (RS1-ЭВМ и RS2-Приборы) и один интерфейс связи USB-Device.

Основные функции и отличия нового МСД200

• Сбор данных от приборов, имеющих интерфейс RS-485;
• Архивирование данных с 64 точек измерения;
• Формирование архива на карте памяти SD;
• Поддержка карт памяти объемом до 32 Гб;
• Поддержка протоколов ОВЕН, Modbus RTU, Modbus ASCII;
• Возможность конфигурирования  и считывания данных из МСД200 без применения преобразователей интерфейса, через USB порт;
• Реализация цифровой подписи.
• Возможность автоматического склеивания архивов за несколько суток;
• Экспресс анализ архивов (вывод экстремумов);
•  Перезапись содержимого карты памяти при заполнении;
•  4 аналоговых входа;
•  Возможность передачи архива по GSM каналу.

Основные функции и отличия нового МСД200

• Сбор данных от приборов, имеющих интерфейс RS-485;
• Архивирование данных с 64 точек измерения;
• Формирование архива на карте памяти SD;
• Поддержка карт памяти объемом до 32 Гб;
• Поддержка протоколов ОВЕН, Modbus RTU, Modbus ASCII;
• Возможность конфигурирования  и считывания данных из МСД200 без применения преобразователей интерфейса, через USB порт;
• Реализация цифровой подписи.
• Возможность автоматического склеивания архивов за несколько суток;
• Экспресс анализ архивов (вывод экстремумов);
•  Перезапись содержимого карты памяти при заполнении;
•  4 аналоговых входа;
•  Возможность передачи архива по GSM каналу.

Основные функции и отличия нового МСД200

• Сбор данных от приборов, имеющих интерфейс RS-485;
• Архивирование данных с 64 точек измерения;
• Формирование архива на карте памяти SD;
• Поддержка карт памяти объемом до 32 Гб;
• Поддержка протоколов ОВЕН, Modbus RTU, Modbus ASCII;
• Возможность конфигурирования  и считывания данных из МСД200 без применения преобразователей интерфейса, через USB порт;
• Реализация цифровой подписи.
• Возможность автоматического склеивания архивов за несколько суток;
• Экспресс анализ архивов (вывод экстремумов);
•  Перезапись содержимого карты памяти при заполнении;
•  4 аналоговых входа;
•  Возможность передачи архива по GSM каналу.

Технические характеристики

Параметр	Значение
Диапазон напряжения питания постоянного тока, В:	от 20 до 33 В (номинальное значение 24 В)
Потребляемая мощность, ВА, не более	5
Электрическая прочность изоляции, В	500
Максимальное число опрашиваемых каналов	64
Максимальная длина записи по одному каналу, байт	20
Тип поддерживаемых карт памяти	MMC, SD, SDHC,
Объем карты памяти, Гб, не более	32
Файловая система карты памяти	FAT
Тип файлов архива	*.CSV,
Масса, кг, не более:	0,5
Средний срок службы, лет	8
Температура окружающего воздуха:	от минус 10 до +55 °C;
Габаритные размеры, мм	22,5х102х120 (+1)

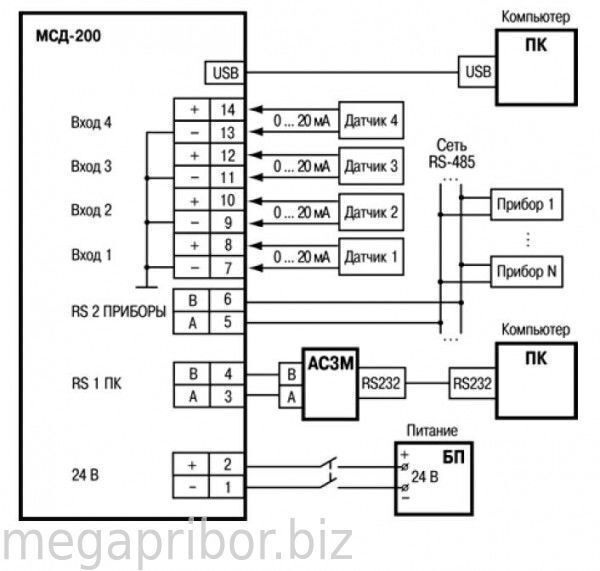

Схема подключения
